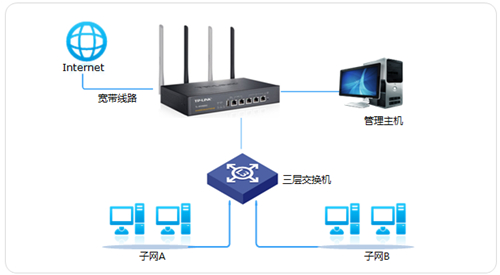

TP-Link TL-WVR450G V3 有線路由器NAPT完成與三層交換機連接設定
第一步：設定NAPT標準

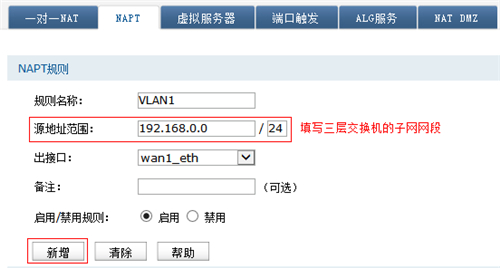

登錄路由器的管理方法頁面，點一下 分享標準 >> NAT設定 >> NAPT，自定標準名字，源地址范疇填好三層交換機的子網子網。加上192.168.0.0/24子網的標準，如下圖所顯示：
出插口：聯接光纖上網的WAN插口。
依照一樣的方式，加上此外2個子網的標準，設定進行后，總標準以下：
第二步：設定靜態路由
點一下 傳送操縱 >> 路由設置，加上靜態路由標準。

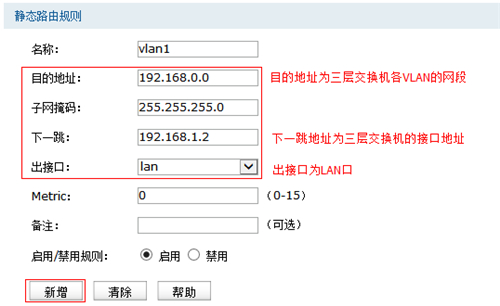

自定標準名字，目地詳細地址填好三層交換機各VLAN的子網詳細地址，下一跳詳細地址填好三層交換機連接路由器的插口詳細地址，出插口挑選LAN口，如下圖所顯示：

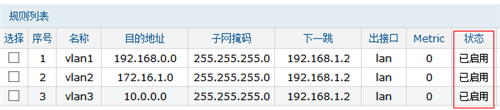

一樣的方法，加上其他子網的靜態路由標準，設定進行后，總標準以下：
第三步：儲存配備

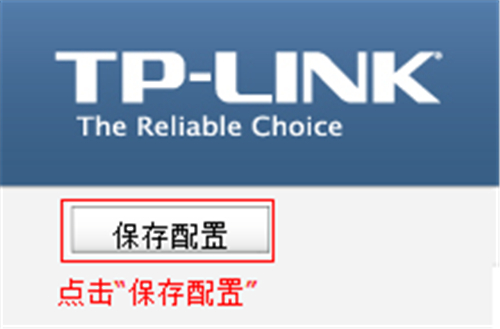

設定進行后，在管理方法頁面左上方，點一下儲存配備。
留意：假如未點一下儲存配備，機器設備在關閉電源重新啟動后，配備將遺失。
到此，路由器設置進行，三層交換機下的各子網相匹配的電腦上均可根據無線路由器完成共享上網。
